APRS в Лос-Анджелесе - взгляд из России


Развитие APRS и России невозможно без изучения опыта, накопленного радиолюбителями в других странах. Сегодня при наличии ИНТЕРНЕТ можно полноценно воспользоваться как опытом, так и уже функционирующими APRS ресурсами ИНТЕРНЕТа, чтобы уже сейчас использовать у нас эти возможности.

20 февраля 2006 г. Володя KI6BLP собрался в калифорнийские горы покататься на лыжах и предложил всем желающим совершить с ним эту поездку виртуально.

Это и позволило ближе познакомится с действующей сетью APRS Лос-Анджелеса и его пригородов и убедится в работоспособности мировых радиолюбительских ИНТЕРНЕТ структур и их применимости у нас.

Не имея прямых APRS каналов с Калифорнией, в этой ситуации пришлось рассчитывать только на ИНТЕРНЕТ или на шлюзы ИНТЕРНЕТ - КВ, ИНТЕРНЕТ - УКВ.

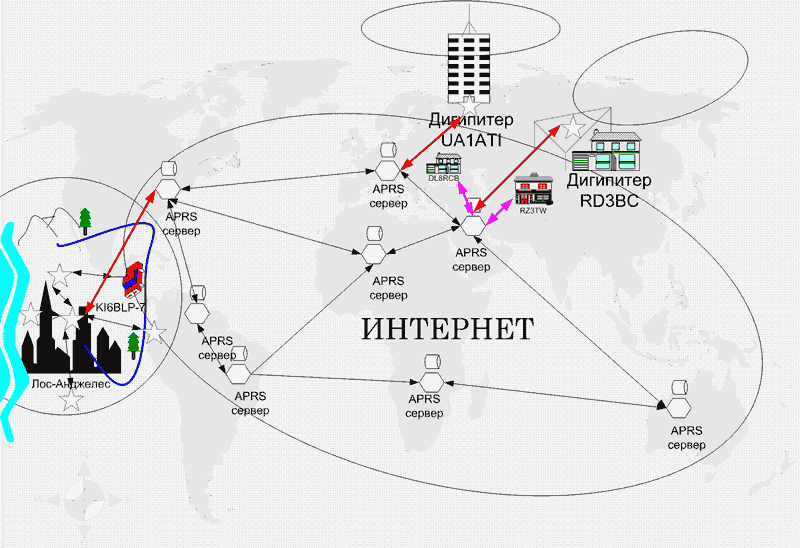

Информационная структура системы в этом случае выглядит следующим образом:



APRS пакеты, передаваемые оборудованием Владимира, KI6BLP, размещённого в джипе, принимаются сетью дигипитеров (N6EX-1, N6EX-2, N6EX-4, N6EX-5) и ретранслируются в узел APRS сети Лос-Анджелеса N6EX-3, у которого есть шлюз (IGate) в ИНТЕРНЕТ. Через APRS сервера ИНТЕРНЕТа, отфильтрованная фильтром , установленным при регистрации в нём, информация поступает на ИНТЕРНЕТ порты конечных пользователей или дигипитеров.

Дигипитеры транслируют её конечным пользователям через шлюз ИНТЕРНЕТ - УКВ или ИНТЕРНЕТ - КВ. При такой структуре пакеты с сообщениями могут достигать конечных объектов сети из любой точки мира.

Надо сказать , что APRS сервера обладают большим количеством очень полезных функций, которые позволяют получить информацию о пакетах искомой станции в какой-то заданный период: местонахождение станции, маршрут движения и т.д. и т.п., то есть они сами являются информационным хранилищем и источником информации о прошедших пакетах.

Стандартно APRS оборудование мобильных объектов базируется сегодня на:

·        УКВ трансиверах KENWOOD TND700 и TH-7E, TS 2000, имеющих встроенные TNC, интерфейс с GPS приемником и программное обеспечение для работы в автономной режиме.

·        КВ трансиверах для работы в мобильных условиях TS570, TS2000, IC706 и т.д.

·        Ноутбуком или pocket компьютером для улучшения визуальности восприятия координатной информации при использовании комплекса в навигационных целях и при отсутствии встроенного TNC.

Аппаратура у Володи, KI6BLP:

Kenwood TM-D700.

GPS Garmit E-Trex Vista. (старый вариант с com-портом)

Клавиатурный интерфейс к TM-D700.

Антенна SG7500 (2m, 70 sm)

С оборудованием, используемым Володей, KI6BLP, можно познакомиться по адресу: http://aprs.qrz.ru/nodes/ki6blp.php

APRS сеть в районе Лос-Анджелеса состоит из пяти дигипитеров и узла с функцией передачи пакетов на сервера в ИНТЕРНЕТ. Она может служить моделью для создания местной APRS сети крупного российского города. Надо сказать, что обязательной частью этой сети может стать и КВ шлюз, обеспечивающей трансляцию пакетов от удалённых мобильных объектов из зоны недосягаемости УКВ дигипитеров.



Частота APRS единая по всей територии США: 144.390 MHz APRS 1200.

Во время этой поездки Владимир не использовал компьютер, только Kenwood.

Packet Path: WIDE1-1,WIDE2-1 (наиболее общий для Калифорнии).

Unprotocol: APK101

UIDIGI: RELAY

Message Groups: ALL,QST,CQ,SKY*,BLN*,NWS

Судя по пакетному пути предполагается, что в любой точке Калифорнии одного скачка трансляции пакета дигипитером достаточно для попадания к дигипитеру с ИНТЕРНЕТ входом (Gate RF To Internet).

По словам Владимира, APRS активность в его районе очень большая, минимум 25-30 активных станций в радиусе 100 км.

Дигипитеры покрывают практически всю Калифорнию. Пару недель назад он ездил в пустыню, намотал около 600 км и практически везде получал пакеты.

Пакеты APRS станций, попадая на сервер, передаются (форвордятся) между ИНТЕРНЕТ серверами и практически мгновенно становятся доступны по всему миру.

Конечные пользователи, находящиеся в режиме on-line или дигипитеры получают пакеты с небольшой задержкой (от 10 мсек до нескольних секунд) в зависимости от качества канала.

Из списка APRS серверов ИНТЕРНЕТа лучше выбрать сервер, например: aprsfl.net:14580, у которого реализована функция фильтрации пакетов в сторону абонента, т.к. это позволяет снизить трафик ИНТЕРНЕТ при использовании GPRS или модемного соединения.

Например: Владимир, RD3BC использовал 30 метров (10.147 МГц) и соединение через интернет.

Soft: UI-View32 + AGW, модем: сотовый телефон Siemens-55.

Трансивер: YAESU FT-900, 70-80 watt, ANT: Delta - 80 m.

Сервер: aprsfl.net:14580.

Строку инициализации фильтра для сервера:

EXTRA_LOGON_TEXT=filter p/RA/RV/RU/RW/RZ/UA/UU/DL8RCB/N6EX/KB6OZX/KB6SOA/KI6BLP

Фильтр в IGATE:

[INET_TO_RF]

DL8RCB=ALL

RZ3TW=ALL

RV3TJ=ALL

RA9LT=ALL

UA9AGR=ALL

UA1ATI=ALL

RA1AMW=ALL

UU4JZA=ALL

N6EX=ALL

KI6BLP=ALL

KB6SOA=ALL

KB6OZX=ALL

Одновременно с RD3BC, пакеты KI6BLP из ИНТЕРНЕТа на 10.147 МГц транслировал Игорь, UA1ATI, что расширило круг потенциальных получателей и одновременно создало помехи для европейских дигипитеров, работающих на этой частоте.

Владимир, RD3BC проверил прохождение PING-ов до KI6BLP, он прошёл. Тогда он послал сообщение с пожеланием ему: «Ни гвоздя ни жезла», через порт 1 и порт I.

И получил подтверждение и ответ:

2006-фев-20 18:15 [#$#] ki6blp@gmail.com

2006-фев-20 18:20 [U] spasibo zhezlov u nas net, toljko m4alki

2006-фев-20 18:21 [#$#] ki6blp@gmail.com

APRS cообщения (Messege) с пожеланием доброго пути Владимир получил и от Анатолия, DL8RCB и Игорь, UA1ATI.

Лог движения KI6PBL для программы UI-View32 Владимира, RD3BC

К сожалению, во время поездки меня не было дома и я, воспользовавшись функцией сохранения пакетов сервера FINDU.com уже позже вечером загрузил лог движения Владимира утилитой UIFER для UI-View32.

Лог движения KI6BLP для программы UI-View32 с сервера Findu.

Теперь, что касается географических карт.

В США в продаже есть электронные глобусы США и мира, которые содержат привязанные к координатам интерактивные карты. Они содержат так же точные карты многих городов с указанием улиц и домов.

Для двух из них, Auto Rout и Map Point, имеются утилиты UI-Rout32 и UI-Point32 для UI-View32 . К сожалению, точность и достоверность этих карт для России явно недостаточна. Так же карты с координатной привязкой отдельных регионов и городов можно найти на радиолюбительских сайтах всего мира.

Для навигации Володя, KI6BLP использовал электронный глобус Topo USA 5.0 http://www.delorme.com/software.htm

Небольшая статья с фотографиями о поездке Володи, KI6PBL: http://aprs.qrz.ru/art/la-usa/ki6blp.php

RZ3TW, Борис

P.S. Спасибо RD3BC и KI6BLP за предоставленную информацию и замечания.

До окончания написания этих строк Владимир, KI6BLP принял участие в обеспечении связи и судейства соревнований по вело-кроссу (Mountain Bike) и контроль за его движением осуществлялся с территории России по той же структуре.
